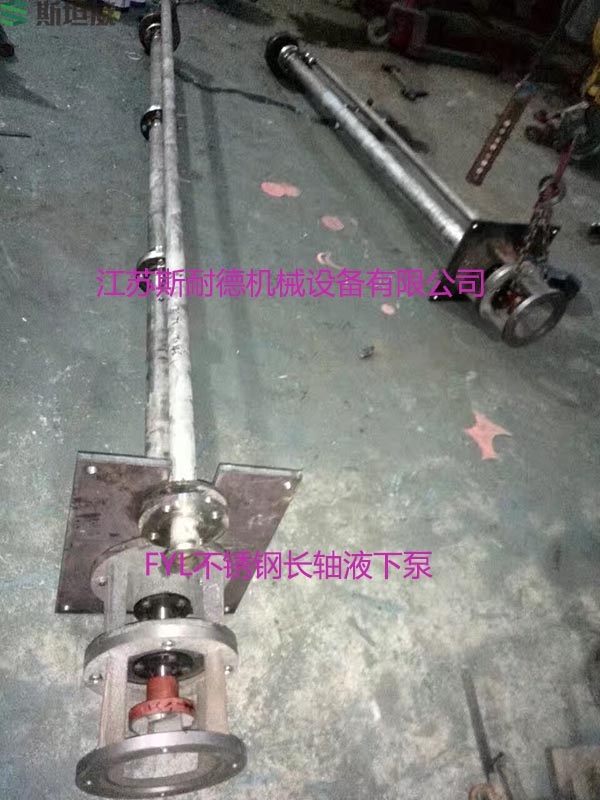

FYL型長軸液下泵構造優勢
日期：2019-06-24 人氣：1180
一. 長軸液下泵是在離心水泵設計構思基本上，提升轉動軸及其支撐點構造長短，使該泵總體構造伸長，可以伸進較深的器皿內，要是器皿內媒質高過泵殼通道，就能夠保證不灌液而起動，建立媒質的輸送機。液位下的支撐點管雙面都下設泄露孔，液體不容易向槽或罐外泄露。該液下泵在化工廠﹑原油﹑冶金工業﹑制藥業﹑造紙工業﹑環境保護等制造行業獲得運用。
二．構造優勢
該泵由泵殼、離心葉輪、軸、滾動軸承、支撐點管、密封性函體等構成。結構類型關鍵有下列優勢：
1.選用多一點支撐板，提高電機轉子構件運行彎曲剛度，運行穩定；
2.每個設計安裝靈便，可依據客戶明確提出的不一樣液下高寬比，設計方案出符合規定的泵型號規格，沒受負荷限定，添加深度1達到12米，連接構造可以信賴，拆裝便捷；
3.泵啟動時離心葉輪浸入在媒質中,因此啟動非常容易,找不到排氣管抽真空難題，處理了傳統式泵啟動前必需注水或是泵殼必需坐落于液位下列工作中等難題，根本途徑清除了很多安裝難題；
4.液下一部分軸上選用碳素鋼與無油潤滑軸承的軸套相互之間牙齒咬合，不但提升了軸的支點，操縱軸工作中不彎折，并且非常容易拆換；
5.可依據客戶規定選用機封和填料密封，可選用自清洗或外清洗二種潤化方法。
三．主要參數設計方案
1.電機輸出功率的確認依據客戶所規定的總流量（Q）、水泵揚程（H）設計方案泵的泵頭一部分，依據客戶出示的液下高寬比、安裝負荷等設計制作泵的總體構造及長短。
2.泵殼及離心葉輪基本參數的設計方案
四．FYL型長軸液下泵的構造改善
FYL長軸液下泵構造應用廣泛，剛度支撐點，一般應用滾柱軸承，上滾動軸承為背對背安裝的角接觸球軸承，下滾動軸承為圓柱滾子軸承。這類構造能夠承擔橫向徑向力和必須的軸向力。此泵依據媒質含殘渣的是多少，能夠選用閉式離心葉輪或立式離心葉輪。
液下泵以它與眾不同的構造應用在媒質坐落于器皿內的負荷中，斷相構件選用不一樣材料能夠超過輸送機弱酸性必有腐蝕液體及其含有小量液體顆粒物的液體。該泵工作中時泵殼處在液位下，處理了傳統式離心水泵汽蝕問題、起動前灌液、軸封泄露等難題，并且占地面積小，實際操作靈便，獲得運用。
